基本组件

　　*制动架；

　　*相匹配的电力液压推动器

应用领域

　　YWZ4系列的电力液压鼓式制动器普遍用于起重、、、运输、、、冶金、、、矿山、、、口岸、、、码头、、、修建机械等机械驱动装置的减速或制动。。

切合标准

　　YWZ4系列电力液压鼓式制动器的装置尺寸和制动力矩参数切合JB/ZQ4388-1997标准，其手艺要求切合JB/T6406-2006标准。。

产品优势

　　a)性能安 全可靠，制动平稳，行动频率高。。

　　b)主要摆动铰点装有自润滑轴承，传动效率高，寿命长，使用历程中无需润滑。。

　　c)无石棉制动衬垫与制动瓦块接纳卡装插入式，安 全可靠.替换利便、、、快捷。。

　　d)联锁式等退距装置，使用历程中始终坚持两侧瓦块退距均等，阻止因退距不均使一侧制动衬垫浮贴制动轮的征象。。

事情原理

　　当通电时，电力液压推动器爆发行动，其推杆快速上升，并通过杠杆作用翻开（释放）制动瓦；

　　当断电时，电力液压推动器的推杆在制转动簧力的作用下，迅速下降，并通过杠杆作用使制动瓦合拢（抱闸）。。

使用条件

　　*情形温度: -20℃-50℃；

　　*空气相对湿度不大于90%；

　　*周围事情情形中不得有易燃、、、易爆及侵蚀性气体，否则应接纳防腐型产品；

　　*户外雨雪侵蚀或有侵蚀性气体和介质应接纳防腐型产品。。

使用说明

　　a)装置前的检查：：该系列的制动器事情前应举行全 面检查，即检查制动器在运输或贮存历程中是否损坏或缺件，检查制动轮外貌是否清洁，若是有油或其他污垢，应清洁清洁。。

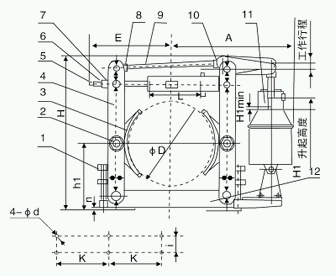

　　1.退距调解螺栓    2. 制动瓦随位装置     3. 制动瓦      4. 制动臂

　　5.螺杆            6. 螺母               7. 螺母        8. 螺母

　　9. 拉杆           10. 螺母              11. 推动器     12. 底座

　　b)制动器的装置：：制动器的装置请参照上图（机械结构图）并按下列方法举行：：

　　纵装：：松开螺母6、、、7、、、8、、、10，转动拉杆9，撑开制动臂，再将制动器套装在制动轮上。。

　　横装: 1）当制动轮已经装置在电机与其他机件之间时，松开螺母6、、、7、、、8、、、10，转动拉杆9，并取下螺杆5、、、拉杆9，然后将制动臂放倒，从侧面装到制动轮上。。

　　把制动器安顿在主机底座上后，轻轻地拧上地脚螺栓，旋转拉杆9，此时瓦块随位装置2中的螺母应坚持松紧适当，使制动器两侧的制动瓦与制动轮贴合；若贴合欠好，继续旋转拉杆9。。当制动瓦与制动轮的外貌贴合抵达状态时阻止旋转，然后拧紧地脚螺栓。。

　　3）在使用时，推动器应加注液压油。。当油液温度在0℃-45℃时，推荐加入32号液压油；当油液温度在0℃-20℃时，加入22号液压油。。

　　c) 制动器的调解：：

　　推动器事情行程的调解

　　首先应将弹簧力释放到小值，然后再旋转拉杆9，使制动器处于闭合状态；继续旋转，使推动器的推杆的升起高度H1值切合(下表)划定。。

　　随着制动衬垫的磨损，推动器的事情行程将逐渐增大，H1值逐渐减小。。当减小H1min值时（见下表），需实时凭证以下要领重新调解，否则制动失效。。

　　制动力矩的调解

　　松开螺母6，夹住螺杆5的尾部方头，转动螺母7，使弹簧装置长度切合(下图)所列出的详细参数要求；当调解好后将螺母6和7拧紧。。

　　制动瓦退距的调解

　　当制动瓦翻开时，调解螺栓1，使双方退距坚持一致；该系列的制动器若配套退距均等装置，在制动器翻开时，双方退距自动均等，无须调解。。

　　制动瓦随位装置的调解

　　牢靠制动瓦的螺母2，并松紧适当，使制动瓦与制动轮可以随位

　　d）保养说明：：①检查各铰接处是否磨损；

　、、、谥贫鞯慕峁乖硕欠裾，各调理螺母是否锁紧；

　、、、弁贫鞯纳鸶叨仁欠袂泻匣ǎ贤迹；

　、、、芡贫鞯脑诵惺欠裾，液压油是否足量，有无漏油或渗油征象；

　、、、菹峒靶闹崮ニ鹆苛杓葜本兜5%或椭圆度凌驾0.5mm时应更新；

　、、、藜觳庵贫槭欠裾Ｌ显谥贫稚，摩擦面的状态是否完好，是否有油腻或脏污痕迹。。

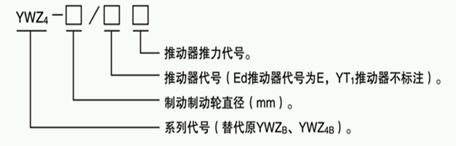

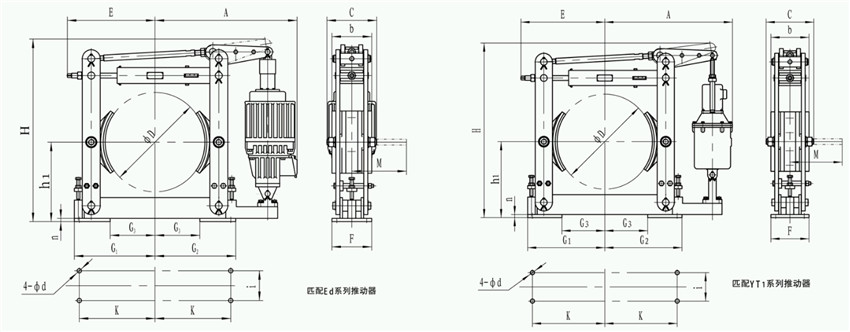

型号意义

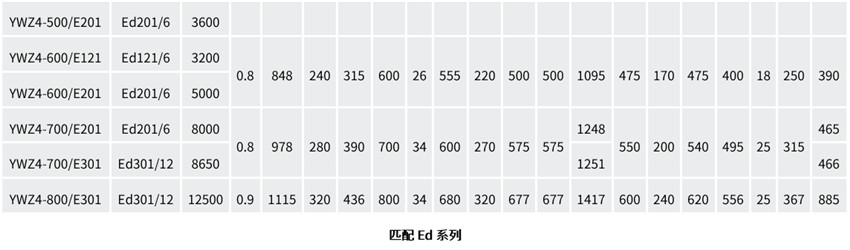

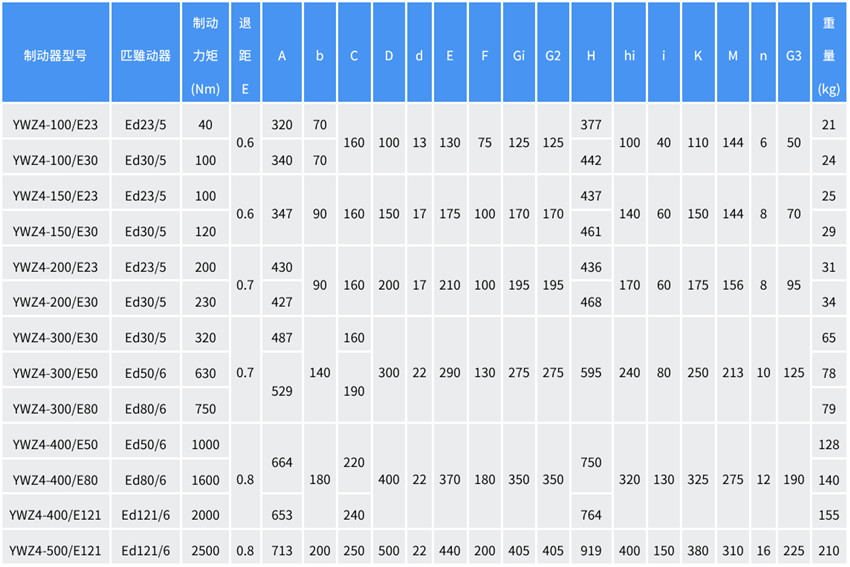

　　注：：YWZ4系列的制动器匹配Ed推动器，替换原YWZ4B系列；

　　详细型号、、、结构、、、形状尺寸保存更改的权力；

　　产品若有刷新，不另行通知。。

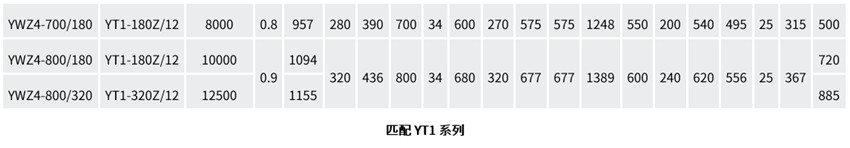

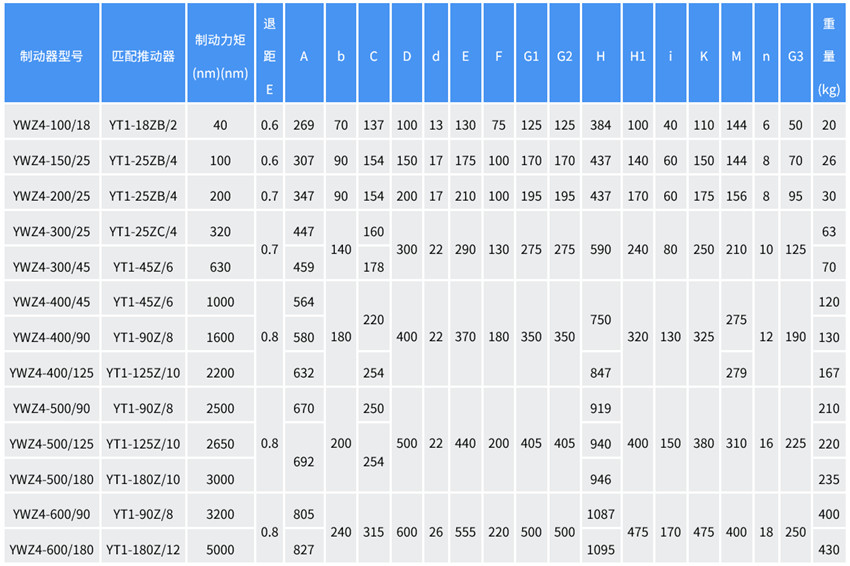

　　注：：YWZ4系列的制动器匹配YT1推动器，替换原YWZB；

　　详细型号、、、结构、、、形状尺寸保存更改的权力；

　　产品若有刷新，不另行通知。。
